■ 系統構成：

本系統由“硬件（主控制器、專用I/O模塊、手持示教器）+ 機器人軟件系統”構成。

■ 主要功能特點：

1，主控制器：

1），是一款基于RT-Linux的EtherCAT總線型機器人控制器；

2），搭載高性能CPU，體積小巧，但功能強大，穩定可靠，控制周期為1ms；

3）， 符合國标GB/T 17799.4-2012，GB/T 17799.2-2003， GB/T 2423.X，GB/T 39266-2020，GB/T 39006-2020；

4）， 采用基于POE的運動學和動力學算法，以及高性能速度規劃算法，優化運動效率；

5），模塊化、開放性的軟件架構，為開發者提供豐富的上層工藝 開發接口、人機交互接口、算法庫，兼容多種設備級工業現場總線協議。

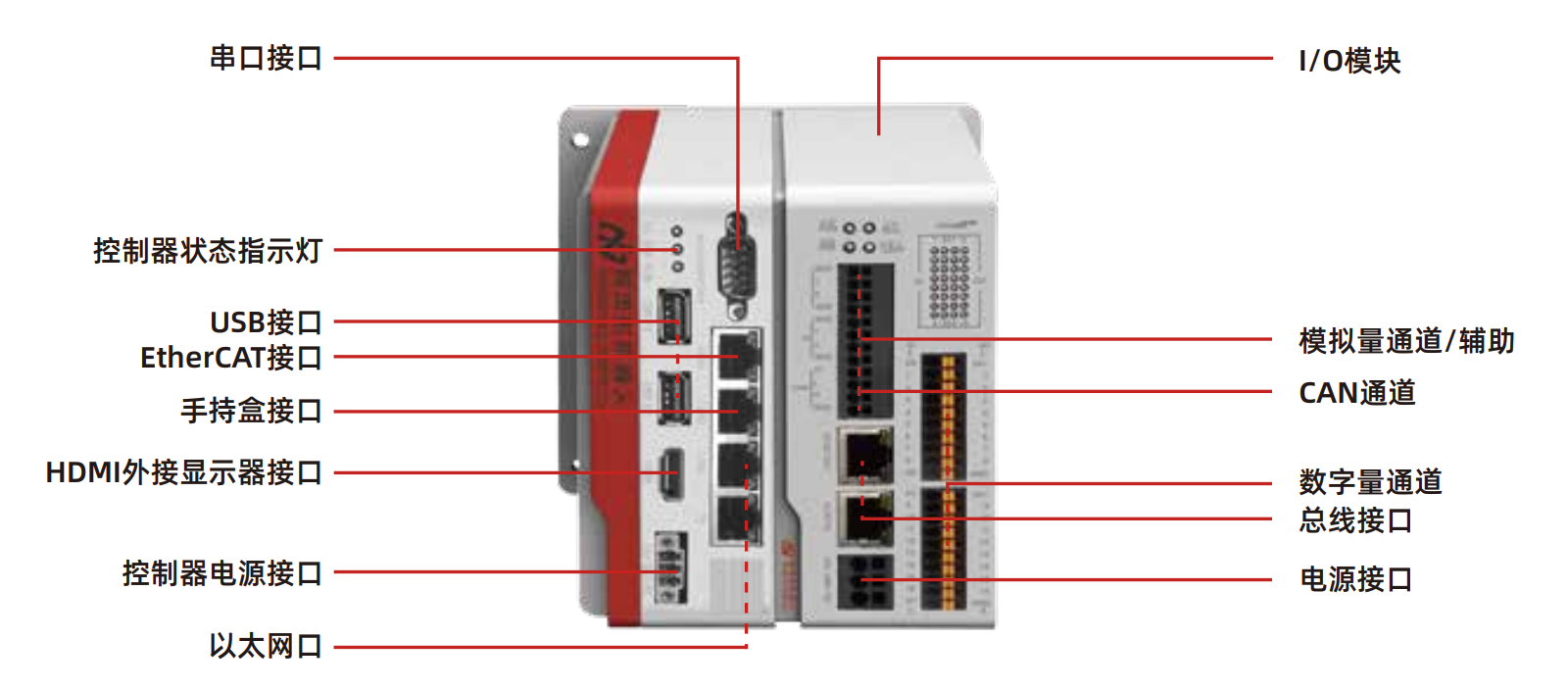

（主控制器接口及專用I/O模塊接口示意）

2，手持示教器：

1），內置四核高性能ARM CPU；

2），采用超高分辨率8寸觸控大屏，操作方便、絲滑流暢；

3）， 人體工學優化設計，纖瘦輕盈、握感極佳、觸碰自如；

4），支持 QT環境下的二次開發。

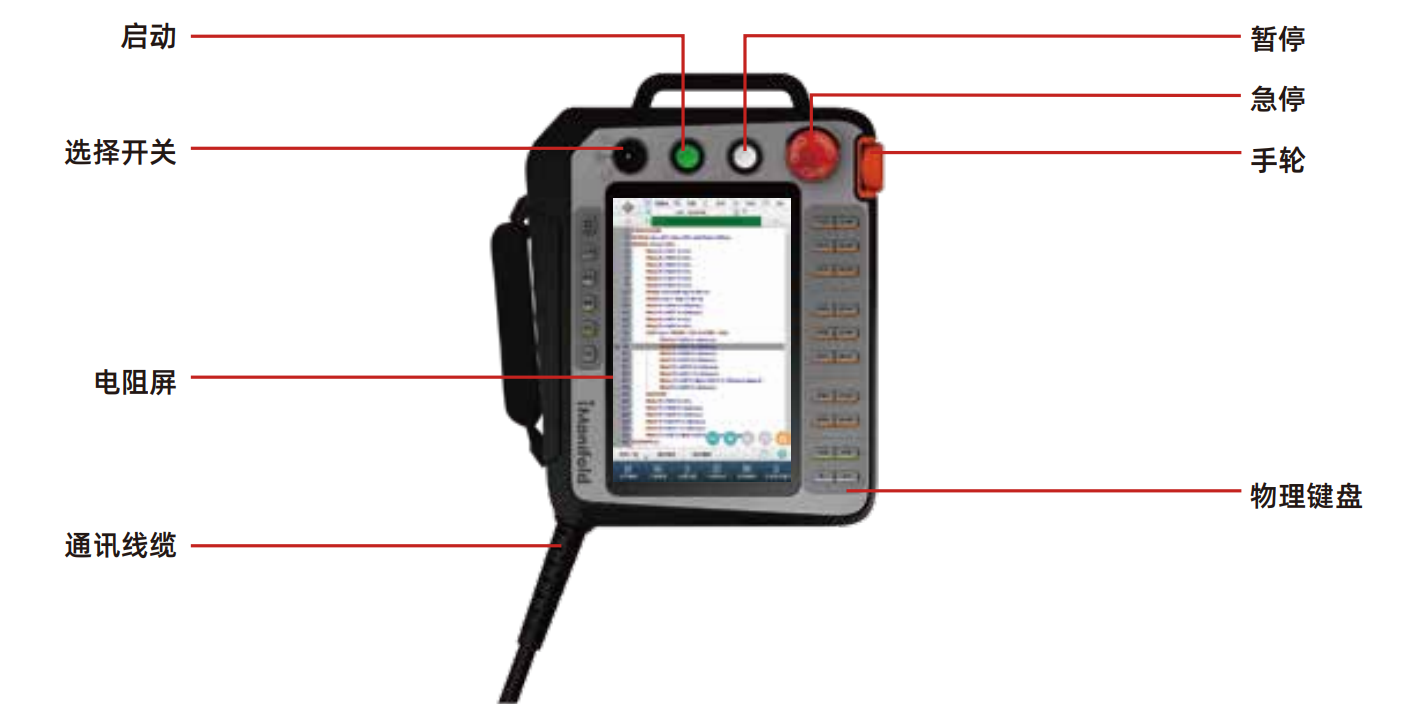

（手持示教器面闆示意）

3，I/O模塊：

1），出色的功能及緊湊的外型設計，極大減少了控制櫃所需空間；

2），16路數字量輸入及16路數字量輸出；

3），2路模拟量輸入及2路模拟量輸出；

4），2路輔助編碼器信号輸入；

5），CAN總線接口；

6），可與主控器緊湊組合安裝，亦支持35mm導軌安裝；

7），提供定制設計。

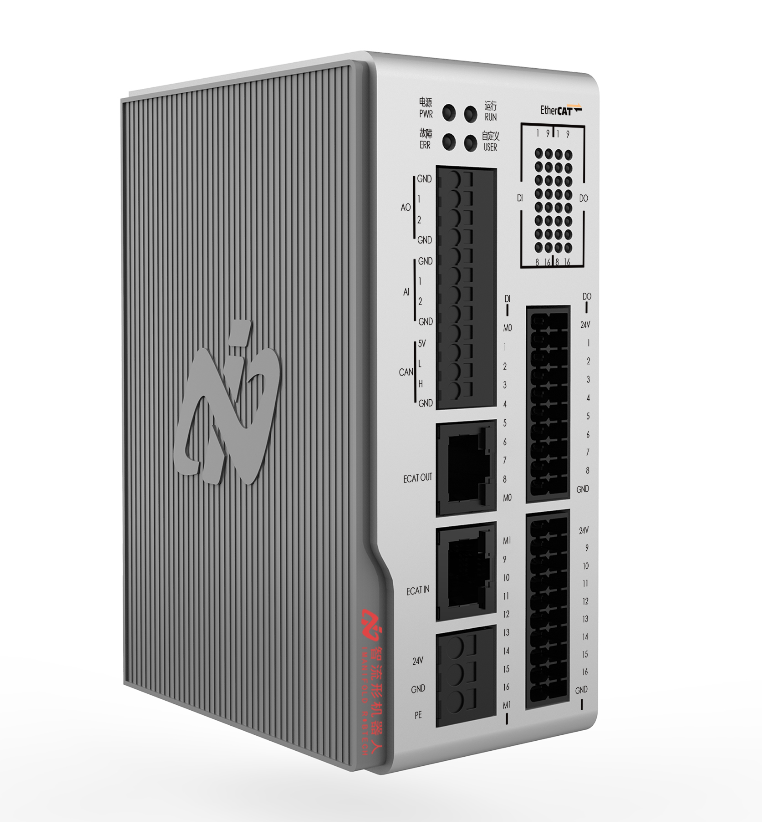

（機器人專用I/O模塊）
