産品介紹
■ 參數特點
.Intel® Bay Trail系列四核高性能CPU（最高至2.42GHz)；
.标配2G 闆載DDR4內存（可選4G、8G）；
.标配64G SSD固态硬盤（可選配更大容量）；
.整機尺寸: 248mm x 165mm x 95mm；
■ 外部接口
.VGA+HDMI兩種接口，單獨或同時顯示（同屏或異屏）；
.2路 intel® I211-IT 千兆網絡（其中1路支持PoE功能）；
.1個USB 3.0，3個USB2.0接口；
--機箱內置1個USB2.0接口，便于用戶使用加密狗等設備；
.內置1路SATA3.0 6.0Gb/s 硬盤接口；
.支持2個RS232，1個帶隔離的RS485；
.帶光藕隔離的8個GPIO_IN，8個GPIO_OUT（可選）；
■ 可靠性
.無風扇、無內部連線設計；
.寬電壓範圍輸入、過壓及欠壓保護；
.建議适配工業電源：3A@DC24V +-10%；
.本機典型功耗：15W；
.整機接觸放電>=10KV，空氣放電>=12KV；
.網路浪湧抗幹擾>=10KV；
.運行溫度：0°C~70°C（32°F~140°F）；
.儲存溫度：-40°C~80°C（-40°F~176°F)；
.運行環境相對濕度：0%~90%RH@40°C；
■ 可擴展性
.标配1個PCIeX1及1個PCI标準擴展插槽；
或标配2個PCI标準擴展插槽；
.可快速定制更多數量的标準PCIe/PCI擴展插槽組合；
■ 支持Microsoft® Win7 32/64位，Win10，Linux，Android等操作系統；
■ 支持與工業互聯網雲平台的連接；
■ 提供通用型産品；
■ 提供按客戶需求的ODM定制服務；
安裝使用

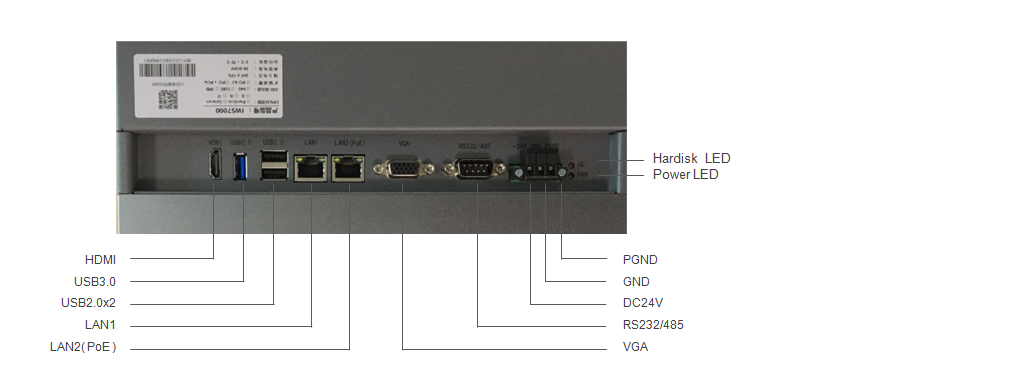

▪ 接口說明：
* PGND為機箱外殼接至大地信号引腳。
▪ RS232/485引線示意：

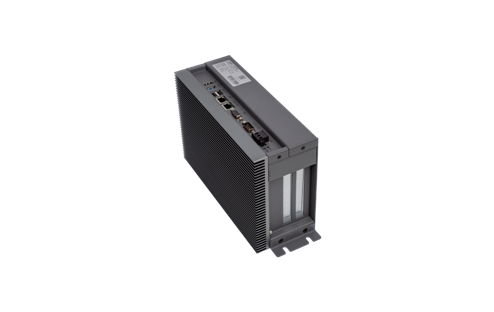

▪ 不插卡安裝：
1，本機為方便用戶拆裝，機箱上蓋螺絲（計7個位置）未完全安裝，螺絲放置在随機附帶的配件盒中，請大家務必将螺絲安裝完整；
2，同時為方便用戶使用，PCIe或PCI插槽對應的擋片，也随機放置在配件盒中，如不需要插卡使用，務必将此擋片補裝，以防灰塵或異物進入機箱內部；
3，用四個螺絲固定挂耳，将整機安裝在控制櫃內相應位置；
4，為了獲得較好的散熱效果，建議采用豎立安裝的方式（即散熱器的齒條為上下方向），以利散熱器齒條對流散熱。

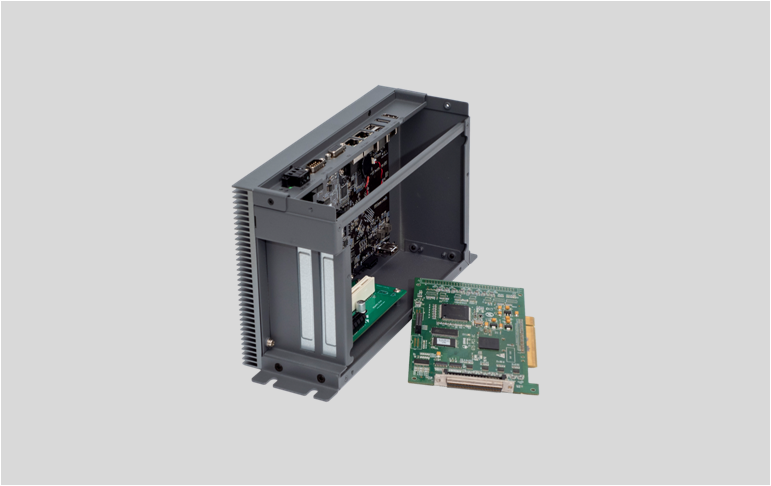

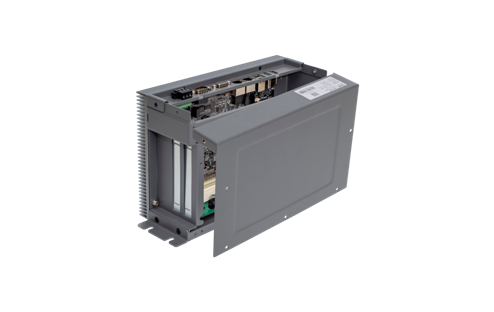

▪ 插卡安裝：
1，松開機箱上蓋上出産時安裝的一顆螺絲；注：機箱上蓋共有七顆螺絲，為方便用戶拆裝，機箱上蓋出産時安裝一顆螺絲固定。
2，打開機箱上蓋，插入擴展卡并固定；
3，補裝未安裝插卡的插槽對應的擋片；
4，蓋上機箱上蓋，并安裝全部七顆螺絲；
5，用四顆螺絲固定挂耳，将整機安裝在控制櫃內相應位置；
6，為了獲得較好的散熱效果，建議采用豎立安裝的方式（即散熱器的齒條為上下方向），以利散熱器齒條對流散熱。
資源下載
芯片組驅動：
static/file/1597465350501768
芯片組驅動：static/file/1597465350501768
顯示驅動：static/file/1597465350501768
顯示驅動：static/file/1597465350501768
網卡驅動：static/file/1597465350501768
網卡驅動：static/file/1597465350501768
